NICE TOONA4024 BDKIT - kompletní sada toonakit s pohony toona pro dvoukřídlou bránu do 6m
Kód: 3201Související produkty
_stavitelny-pant-k-prisroubovani-d4-53-m18.jpg?534bba7b
)
_celozinkovany-spodni-doraz-brany-k-prisroubovani-b1-32.jpg?53511e2c
)
_nice-oview-programator-s-displejem-pro-snadne-nastavovani-a-diagnostiku.jpg?569e3318
)
_nice-edsw-bezdratova-digitalni-klavesnice--plovouci-kod--3-kanalova--433-mhz.jpg?569e3e5d
)
Detailní popis produktu
Tento špičkový pohon je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 3 m, maximální váhy jednoho křídla 500 kg a maximální šířky průjezdu do 6 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.
Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- možnost zálohy pomocí baterií PS324
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)
Součástí sady jsou:
2 ks pohonů TO4024
1 ks řídící jednotky MC824R10
1 ks přijímače OXIBD
2 ks dálkového ovladače MYGO4
2 ks mechanického dorazu PLA13
1 pár bezpečnostních fotobuněk EPMB
1 ks výstražného majáku ELDC
4ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)
Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 5-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.
Funkce řídící jednotky:
- 1x bezpečnostní vstup FOTO, technologie BLUE BUS
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- nastavení citlivost ampérmetru
- nastavení rychlosti pohonu
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší).
- automatické vyhledávání koncových poloh
Chcete vědět více o správném výběru pohonu, přečtěte si: Správný výběr pohonů pro křídlovou bránu
K jednotce lze připojit, mimo jiné, wifi modul IT4WIFI pro ovládání brány pomocí chytrého telefonu s operačním systémem IOS i Android. Můžete ovládat Vaše zařízení třeba z druhé strany zeměkoule. Stačí si stáhnout aplikaci do mobilu.
Ukázka otevírání směrem ven
Základní představení řídící jenotky MC824R10
Ukládání ovladačů do paměti přijímače
Základní představení řídící jenotky MC824
Programování řídící jednotky
Reset jednotky do továrního nastavení
Programování ovladačů
Další videa a návody naleznete na našem YouTube kanále.
Doplňkové parametry
| Kategorie: | Průjezd 4m - 8m |
|---|---|
| ? Typ brány: | dvoukřídlá |
| ? Druh instalace: | nadzemní |
| ? Přívodní napájení: | 230 V |
| ? Napětí motorku: | 24 V |
| ? Příkon max.: | 120 W |
| ? Síla: | 1800 N |
| ? Maximální délka křídla: | 3 m |
| ? Rychlost: | 0,016 m/s |
| ? Cyklů za hodinu: | 95 |
| ? Stupeň ochrany: | IP 44 |
| ? Pracovní teplota: | -20°C ... +50°C |
| ? Rozměry: | 820x115x105mm |
| ? Hmotnost: | 6 kg |
-
Manuál - Toona4024 (1.9 MB)
-
Manuál - přijímač OXIBD (1.2 MB)
-
Manuál - dálkový ovladač ON3EBD (1.7 MB)
-
Manuál - ELDC (3.4 MB)
-
Manuál - fotobuňky EPMB (979.1 kB)
-
Manuál - řídící jednotka MC824R10 (8.4 MB)

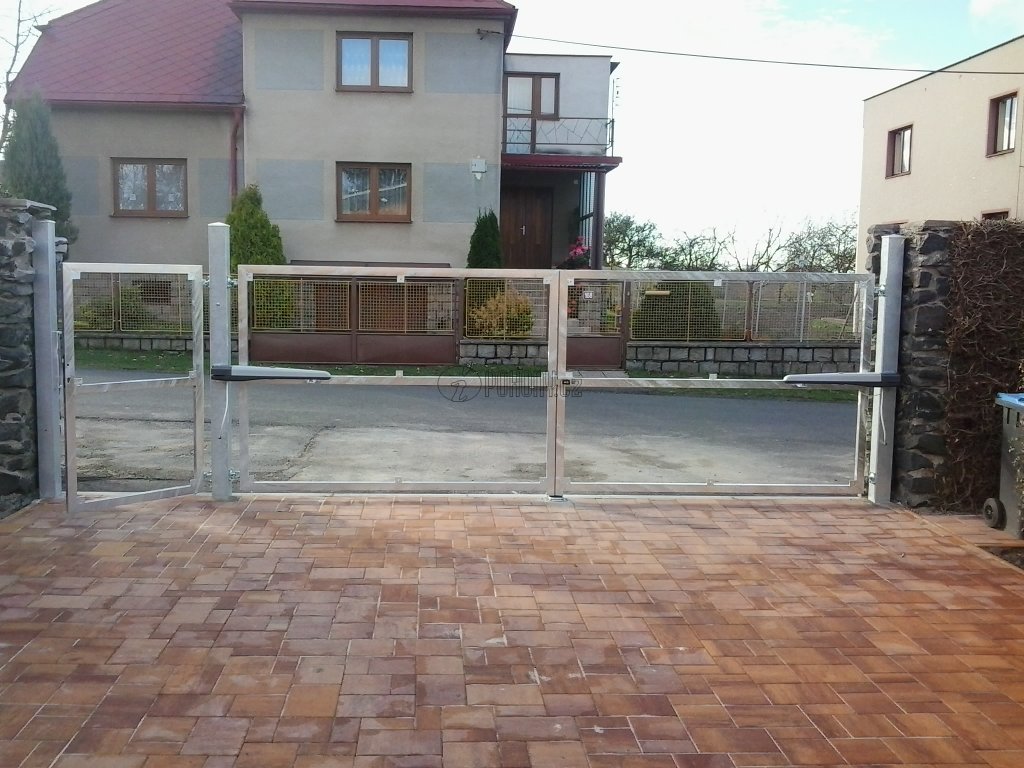

Pohony NICE TOONA4024 v kombinaci se zámkem PLA11
