NICE TOONA5016P KIT EXTRA STRONG - kompletní sada s pohony se zvýšenou silou pro dvoukřídlou bránu do 10m

Kód: 3687
27 636,40 Kč / sada 22 840 Kč bez DPH
Skladem
Můžeme doručit do:
3.4.2024

Detailní informace

Detailní popis produktu

Tento extra silný kvalitní pohon se vyznačuje zvýšenou silou pro větší zatížení (3200N, 385W), je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 5 m, maximální váhy jednoho křídla 500 kg a maximální šířky průjezdu do 10 m. Je vhodný pro instalaci na plná křídla, kde je zvýšený odpor větru. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Součástí sady jsou:
2 ks pohonů TO5016P
1 ks řídící jednotky MC800
1 ks přijímače OXIBD
1 ks dvoukanálového ovladače ON2E
2 ks mechanického dorazu PLA13
1 ks výstražného majáku ELAC
1 pár bezpečnostních fotobuněk BF
4ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonů ke sloupku a ke křídlům vrat)

Pohon je vybaven motorem na 230 V, který zajišťuje pohyb šroubovice a koncovým dorazem otevřené polohy s elektronickým mikrospínačem. Připojení pohonu do řídící jednotky se provádí 4-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora. Vrata lze otevírat i směrem ven viz. foto.

Limity použití:

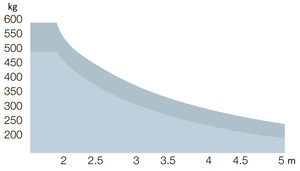

Graf zobrazuje závislost délky křídla na jeho hmotnosti. V případě plné výplně křídla je nutno počítat s dalším omezením z důvodu odporu větru.

limity 5016P_small














Funkce řídící jednotky:
- 2x bezpečnostní vstup FOTO
- 1x bezpečnostní vstup STOP
- samostatné vstupy OTEVŘÍT - ZAVŘÍT
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- zavření 5 vteřin po foto
- možnost volit časový odstup křídel
- nastavení citlivost ampérmetru
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší)
- automatické vyhledávání koncových poloh
- funkce stop ampér se postará, aby pohon zastavil, pokud je zatížen víc než při běžném provozu a tím zajistí bezpečný chod brány.

otaznik1

Chcete vědět více o správném výběru pohonu, přečtěte si: Správný výběr pohonu pro křídlovou bránu.

K jednotce lze připojit, mimo jiné, wifi modul IT4WIFI pro ovládání brány pomocí chytrého telefonu s operačním systémem IOS i Android. Můžete ovládat Vaše zařízení třeba z druhé strany zeměkoule. Stačí si stáhnout aplikaci do mobilu.

ruka



Ukázka montáže pohonů

Základní představení pohonů a řídící jednotky

Programování jednotky a její reset do továrního nastavení

 Přijímač a ukládání ovladačů

Doplňkové parametry

Kategorie: Průjezd 8m - 10m
? Typ brány: dvoukřídlá
? Druh instalace: nadzemní
? Přívodní napájení: 230 V
? Napětí motorku: 230 V
? Příkon max.: 385 W
? Síla: 3200 N
? Maximální délka křídla: 5 m
? Rychlost: 0,04 rad/s
? Cyklů za hodinu: 46
? Stupeň ochrany: IP 44
? Pracovní teplota: -20°C ... +50°C
? Rozměry: 965x115x105mm
? Hmotnost: 7 kg

Použití pohonů TOONA v kombinaci s elektrickým zámkem
