NICE TOONA5024 KIT STRONG - kompletní sada toonakit s pohony toona pro dvoukřídlou bránu do 10m

Kód: 3254
25 676,20 Kč / sada 21 220 Kč bez DPH
Skladem
Můžeme doručit do:
13.2.2023

Detailní informace

Detailní popis produktu

Tento špičkový pohon je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 5 m, maximální váhy jednoho křídla 500 kg a maximální šířky průjezdu do 10 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- možnost zálohy pomocí baterií - PS324
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)

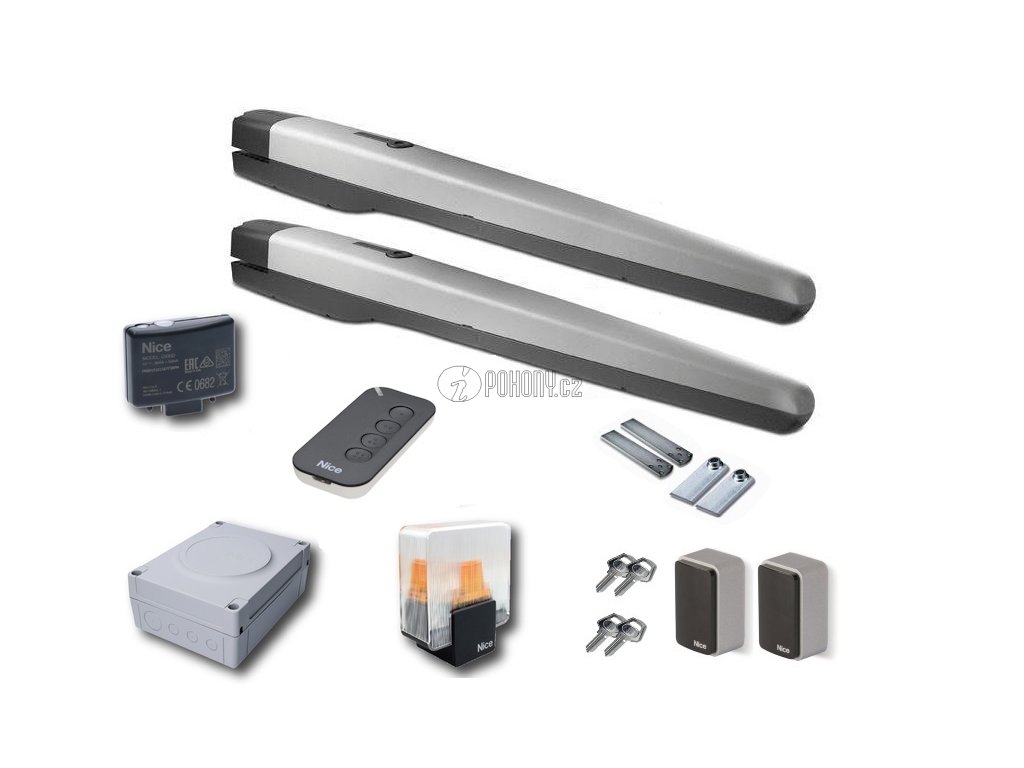

Součástí sady jsou:
2 ks pohonů TO5024
1 ks řídící jednotky MC824R10
1 ks přijímače OXIBD

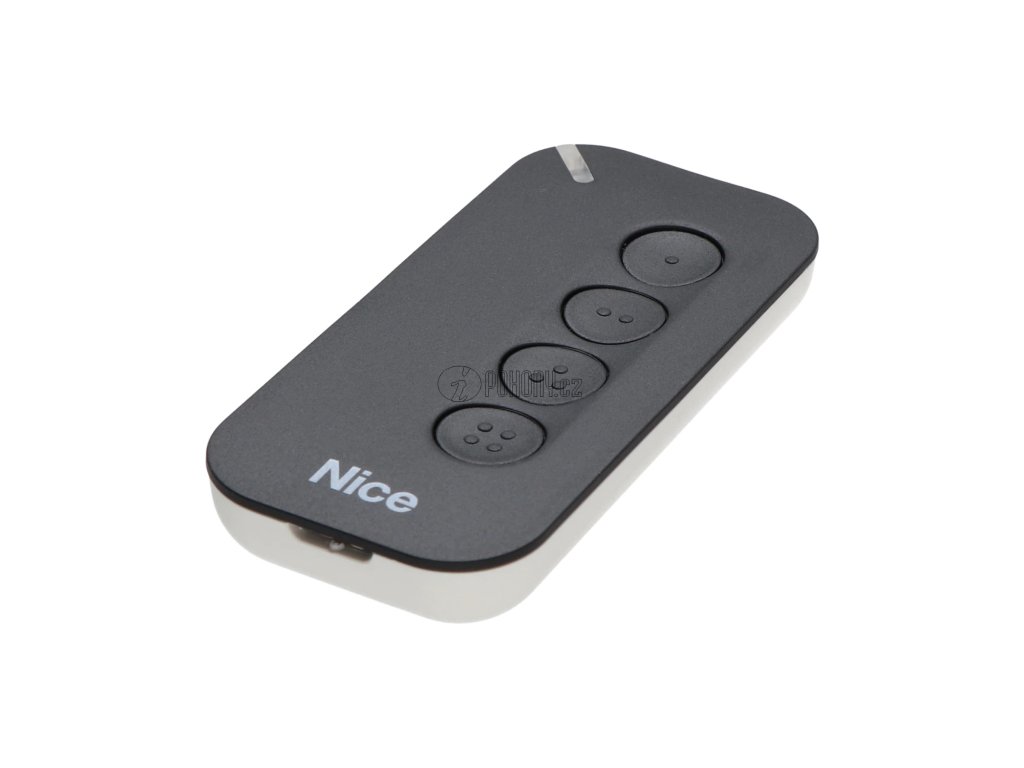

1 ks tříkanálového ovladače ON3EBD
2 ks mechanického dorazu PLA13
4 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonů ke sloupku a ke křídlu vrat)
1 ks výstražného majáku ELDC
1 pár bezpečnostních fotobuněk EPMB

Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 5-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.

Možnost zjistit stav vaší brány - signalizace pomocí barvy diody:

červená - zavřená
oranžová - částečně otevřená
zelená - otevřená

o3ebd_colors



Funkce řídící jednotky:
- 1x bezpečnostní vstup FOTO, technologie BLUE BUS
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- nastavení citlivost ampérmetru
- nastavení rychlosti pohonu
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší).
- automatické vyhledávání koncových poloh



otaznik1

Chcete vědět více o správném výběru pohonu, přečtěte si: Správný výběr pohonu pro křídlovou bránu.

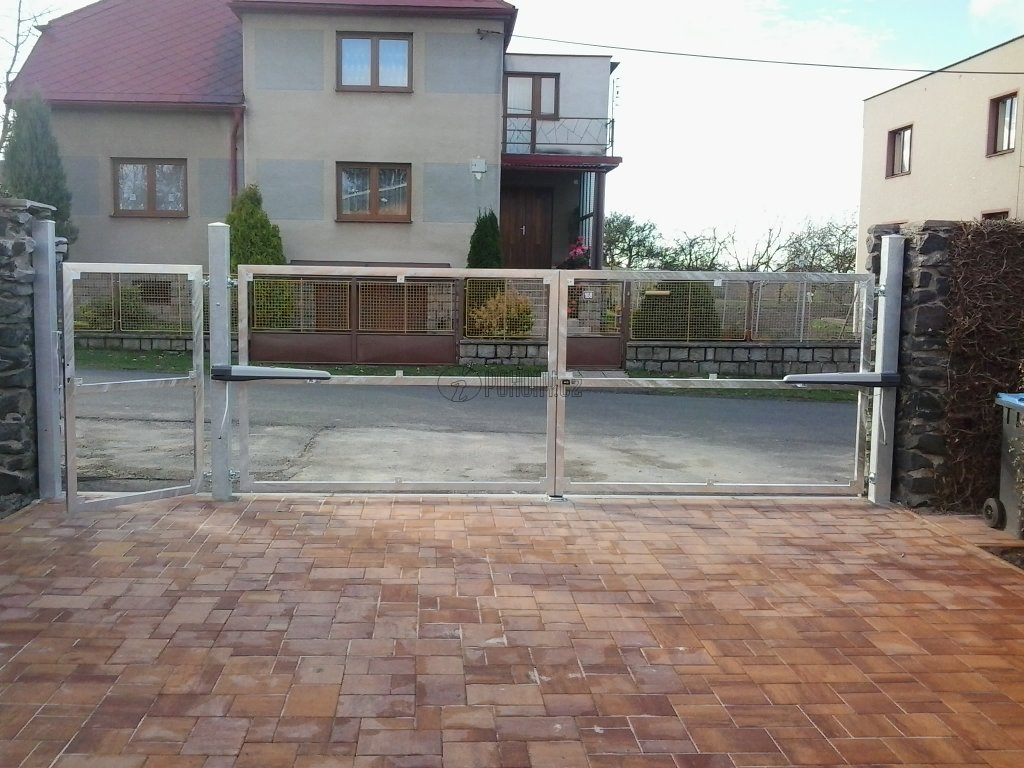

Ukázka otevírání směrem ven

Základní představení řídící jenotky MC824R10

Základní představení řídící jenotky

Programování řídící jednotky

Reset jednotky do továrního nastavení

Programování ovladačů

Další videa a návody naleznete na našem YouTube kanále.

Doplňkové parametry

Kategorie: Průjezd 8m - 10m
? Typ brány: dvoukřídlá
? Druh instalace: nadzemní
? Přívodní napájení: 230 V
? Napětí motorku: 24 V
? Příkon max.: 120 W
? Síla: 1800 N
? Maximální délka křídla: 5 m
? Rychlost: 0,016 m/s
? Cyklů za hodinu: 95
? Stupeň ochrany: IP 44
? Pracovní teplota: -20°C ... +50°C
? Rozměry: 965x115x105mm
? Hmotnost: 7 kg

Nastavení jednotky - koncové polohy, BLUEBUS

Nastavení větší síly pohonu

Použití pohonů TOONA v kombinaci s elektrickým zámkem
