NICE WINGO4024 KIT - kompletní sada wingokit s pohony wingo pro dvoukřídlou bránu do 4m

Kód: 3184
Akce
222 hodnocení
12 813,90 Kč / sada 10 590 Kč bez DPH
Skladem
Můžeme doručit do:
22.10.2020

Detailní informace

Detailní popis produktu

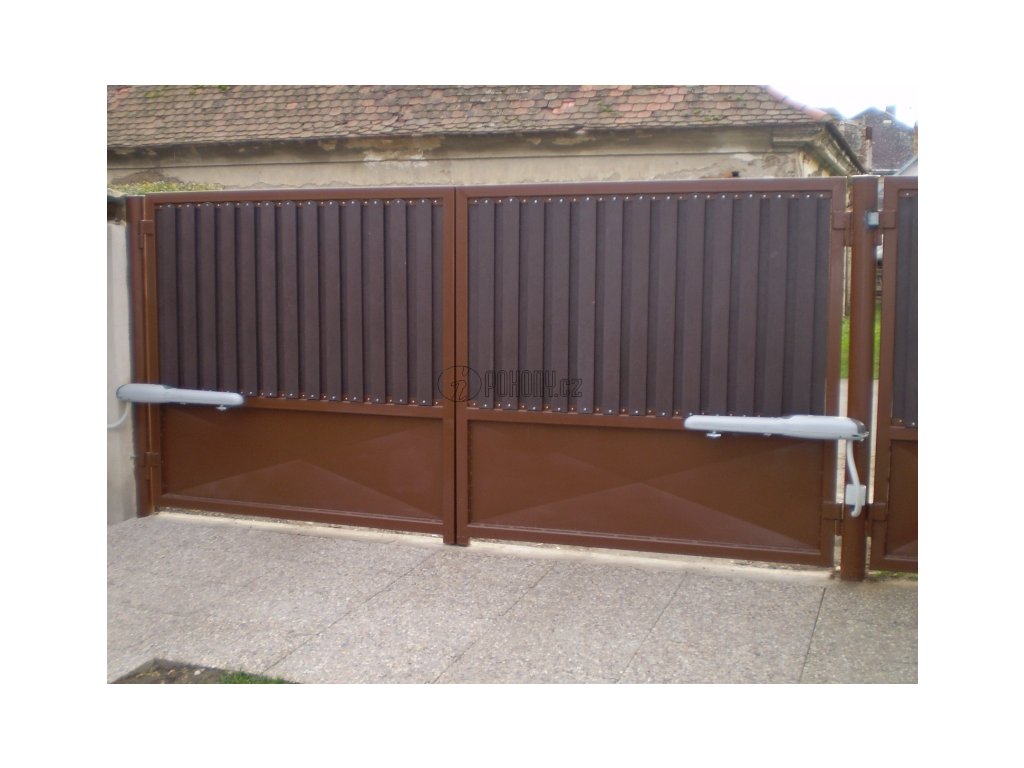

Tento špičkový pohon je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 2 m, maximální váhy jednoho křídla 200 kg a maximální šířky průjezdu do 4 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- STAND BY - v klidovém režimu odpojí všechny vstupy -> minimální spotřeba el. energie
- možnost zálohy pomocí baterie PS124
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)

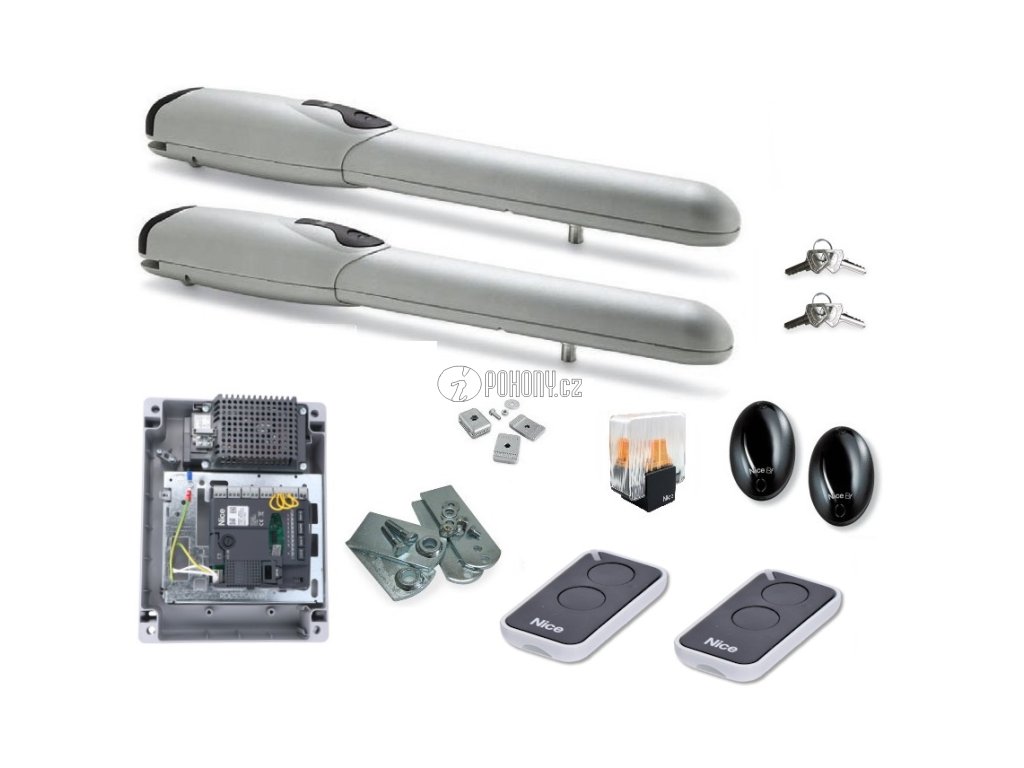

Součástí sady jsou:
2 ks pohonů WG2024

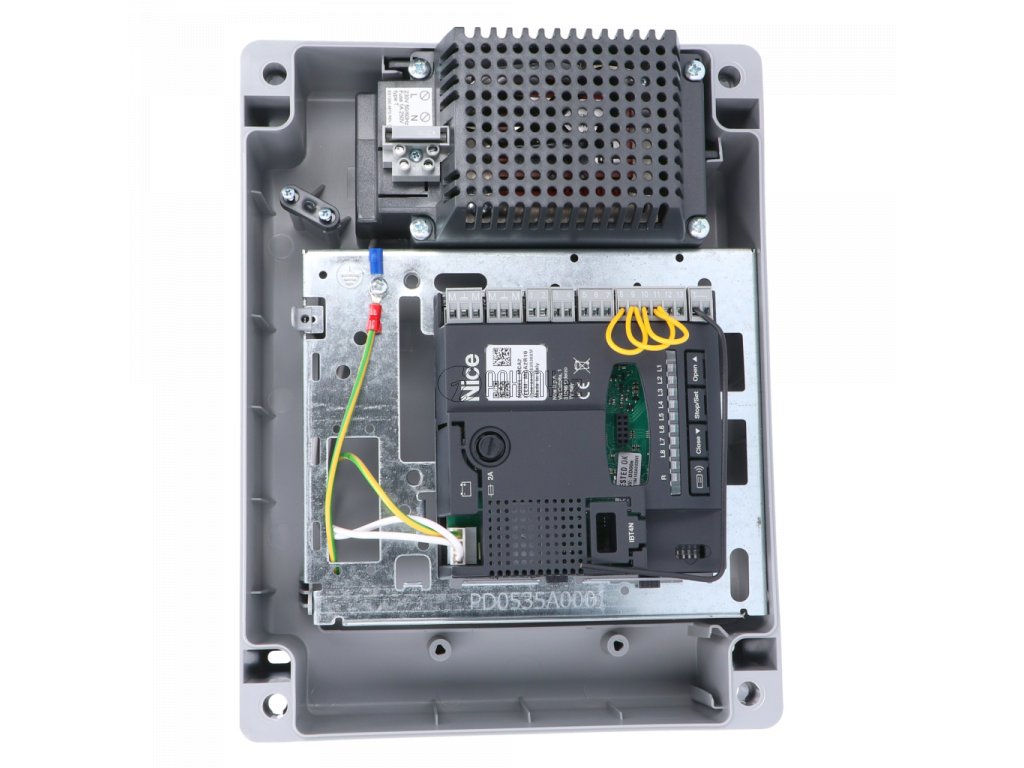

1 ks řídící jednotky MC424R10 s integrovaným přijímačem

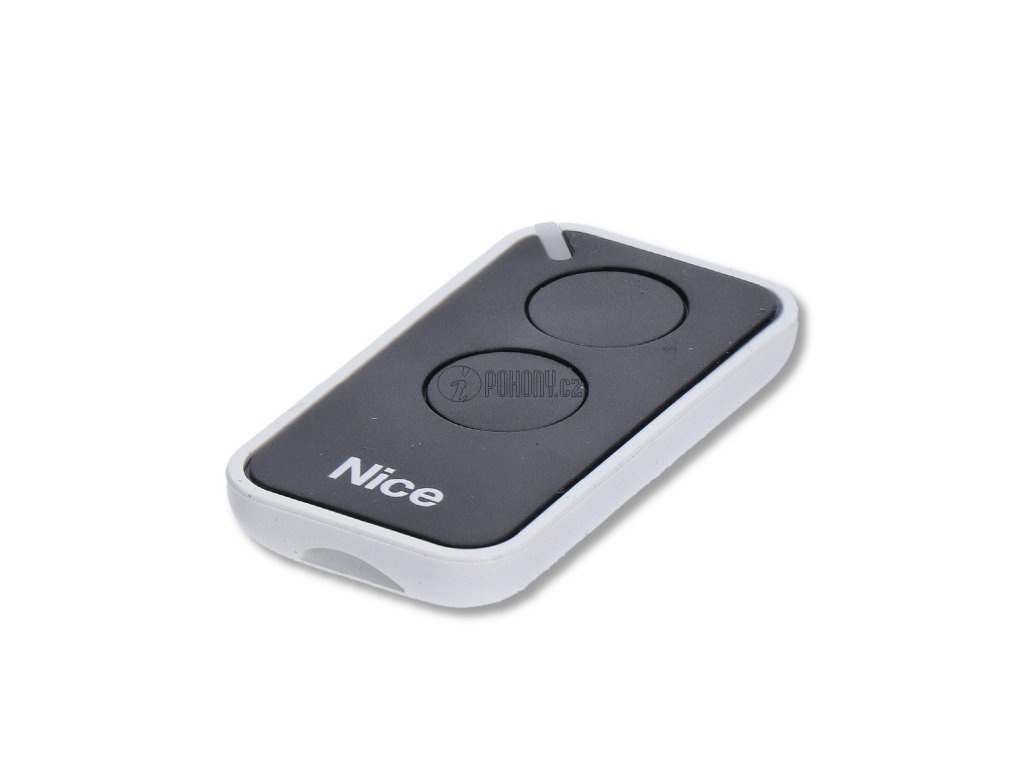

2 ks dvoukanálového ovladače FLO2RE

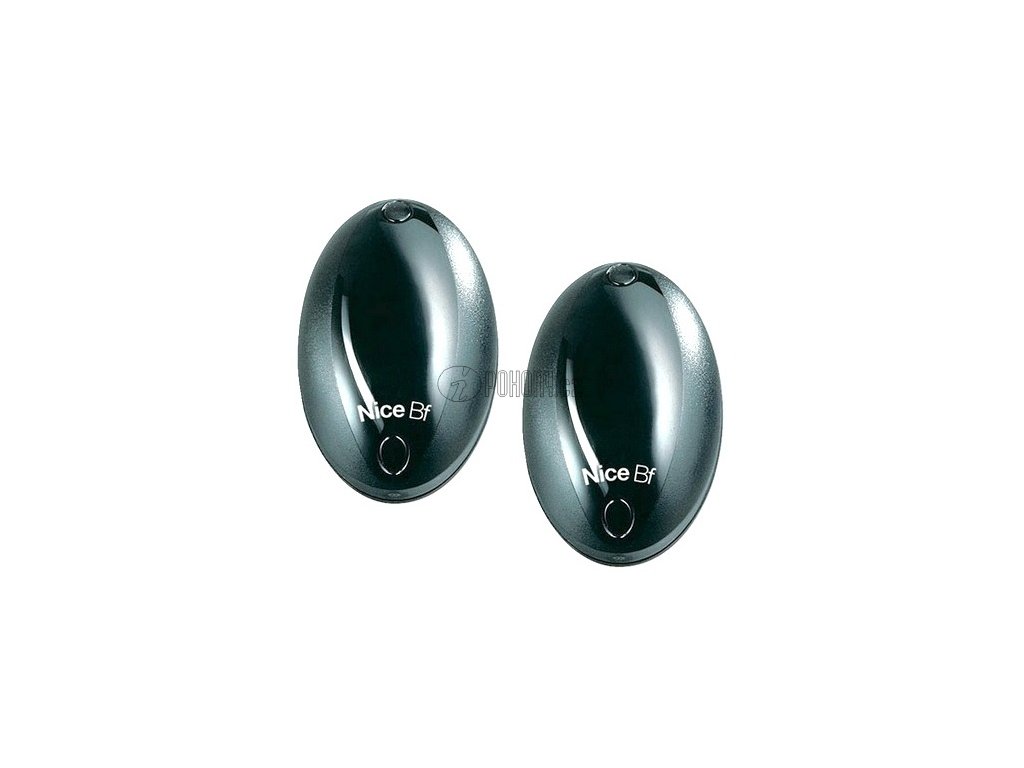

1 pár bezpečnostních fotobuněk BF

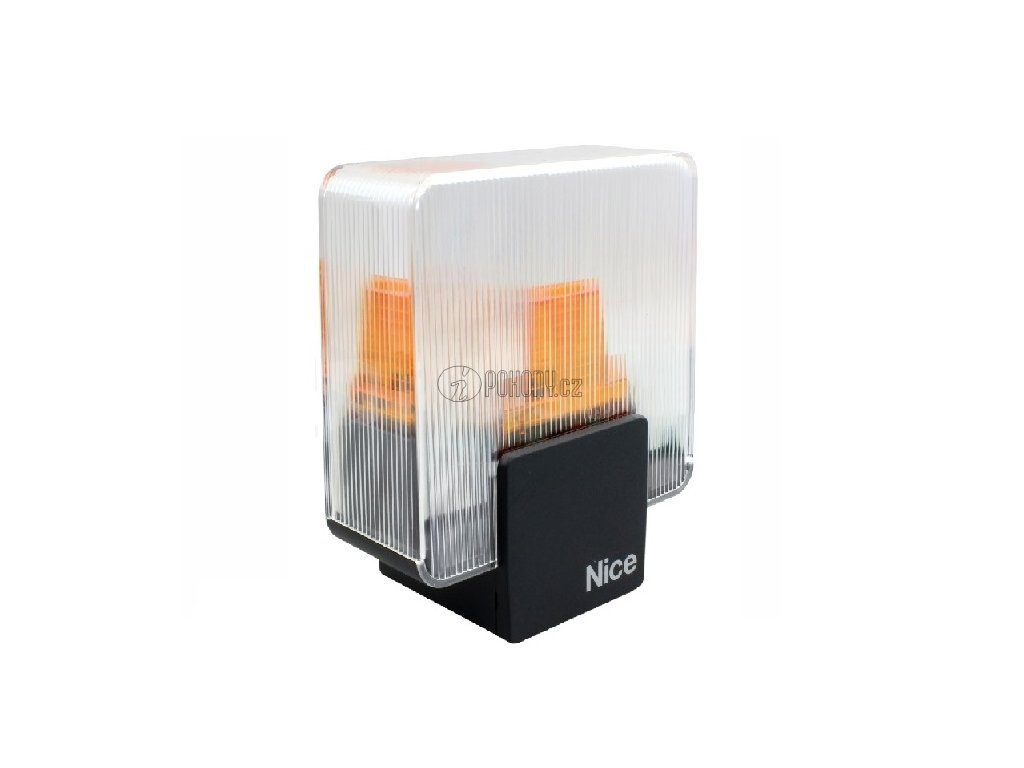

1 ks výstražného majáku ELDC
2 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)

Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 3-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.

Jednotka je vybavena integrovaným přijímačem pro kódy FLO, FLOR, O-CODE, SMILO, je zde však SM slot pro připojení přijímačů s SM konektorem, tzn. SMXI, OXI, OXIBD, OXIFM

K jednotce lze připojit, mimo jiné, wifi modul IT4WIFI pro ovládání brány pomocí chytrého telefonu s operačním systémem IOS i Android. Můžete ovládat Vaše zařízení třeba z druhé strany zeměkoule. Stačí si stáhnout aplikaci do mobilu.

ruka

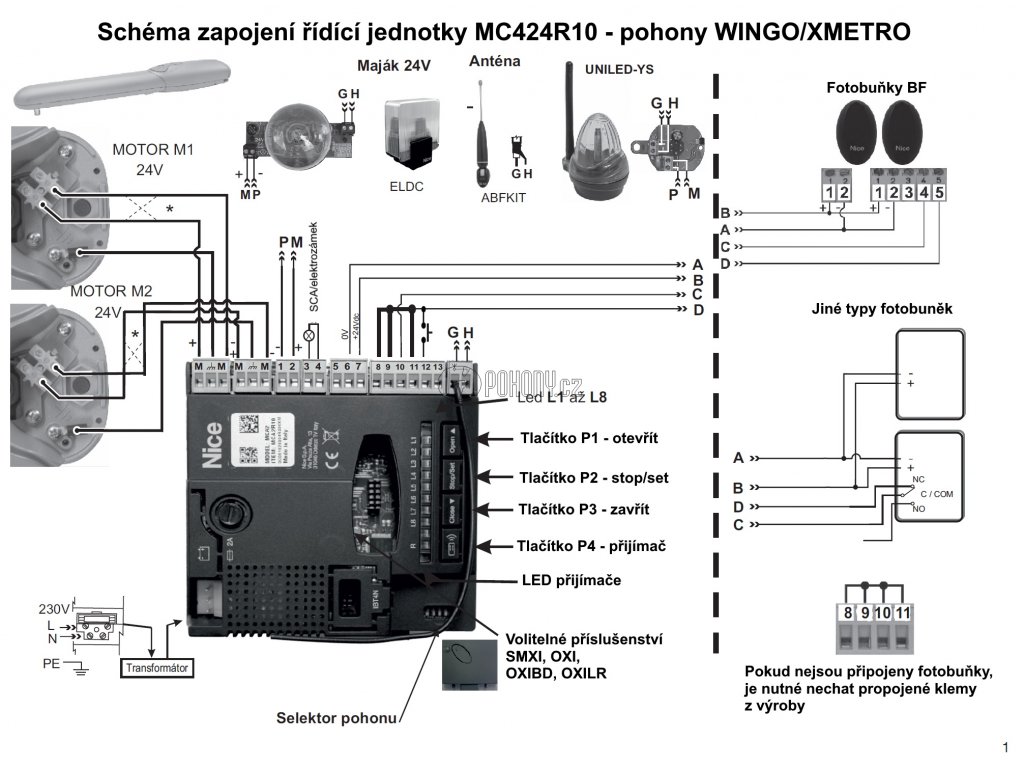

Funkce řídící jednotky:
- 2x bezpečnostní vstup FOTO
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- zavření 4 vteřiny po foto
- možnost volit časový odstup křídel
- nastavení citlivost ampérmetru
- programovatelný vstup aux (možnosti: částečné otevření 1, 2, pouze otevře, pouze zavře, foto2, nevyužitý)
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší). Výběr ze dvou možností (úplné otevření jednoho křídla nebo otevření obou křídel do poloviny dráhy)
- automatické vyhledávání koncových poloh
- funkce stop ampér se postará, aby pohon zastavil, pokud je zatížen víc než při běžném provozu a tím zajistí bezpečný chod brány.

Technické parametry pohonu WINGO-2024:
Výkon: 85 W
Stupeň ochrany: IP44
Napájecí napětí: 230 V
Napájení motoru: 24 V DC
Rychlost otvírání: 0,018 m/s
Počet pracovních cyklů: 30 cyklů / hod.
Provozní teplotní rozsah: -20° C až +55° C
Odběr proudu: 3,5 A
Tažná síla: 1500 N
Rozměry pohonu: 770 x 98 x 95 mm



i-POHONY.cz doporučuje:

V případě montáže na zděné sloupky využijte naší pozinkované patle, kterou snadno přišroubujete pomocí kotev.



Následně zadní kozli přivaříte dle potřeby.





Pokud potřebujete otevírat vrata směrem ven, není problém pohony namontovat ze strany pozemku tak, aby byla vrata tlačena směrem ven.



Základní představení, programování, ukládaní ovladačů, reset jednotky.

 Uložení nového ovladače FLO2RE za pomoci již uloženého ovladače

Možnost rozšíření o o přijímač OXIBD v kombinaci s ovladači ON3E



Další videa a návody naleznete na našem YouTube kanále.
