NICE WINGO3524 KIT 1K LIGHT- sada wingokit s pohonem wingo pro jednokřídlou bránu do 3,5m

Kód: 3221
9 135,50 Kč / sada 7 550 Kč bez DPH
Skladem
Můžeme doručit do:
7.2.2023

Detailní informace

Detailní popis produktu

Tento špičkový pohon je vhodný pro automatizaci 1-křídlových privátních bran o šířce křídla do 3,5 m, maximální váhy křídla 500 kg. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- STAND BY - v klidovém režimu odpojí všechny vstupy -> minimální spotřeba el. energie
- možnost zálohy pomocí baterie PS124
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)

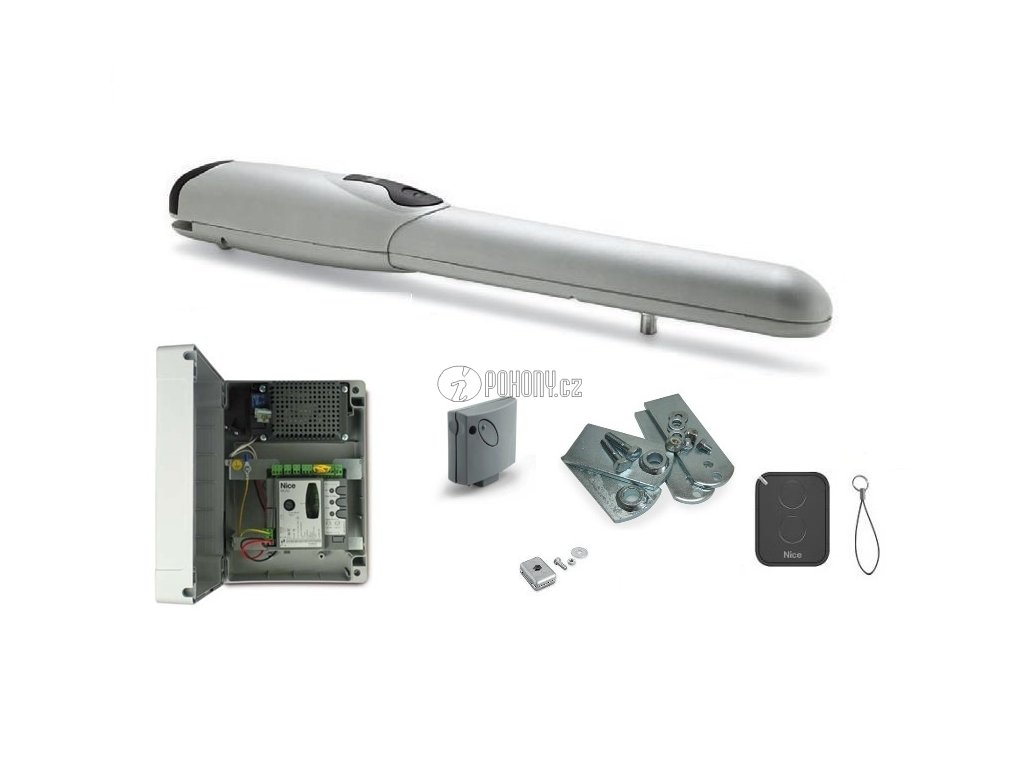

Součástí sady jsou:
1 ks pohonu WG3524

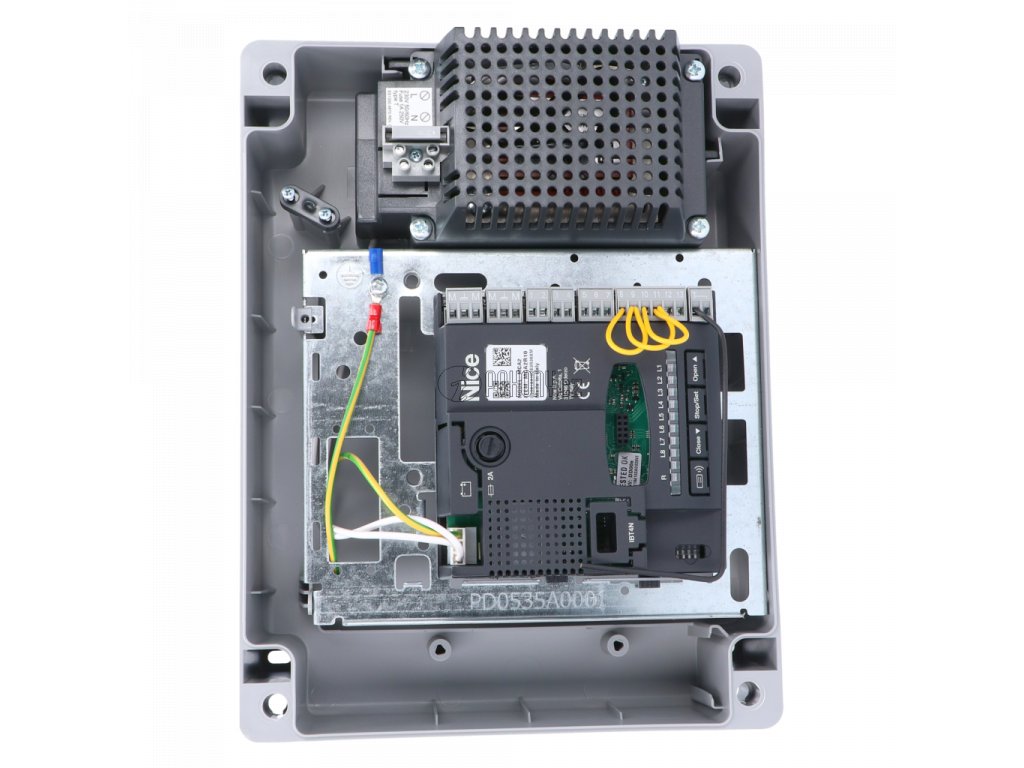

1 ks řídící jednotky MC424R10

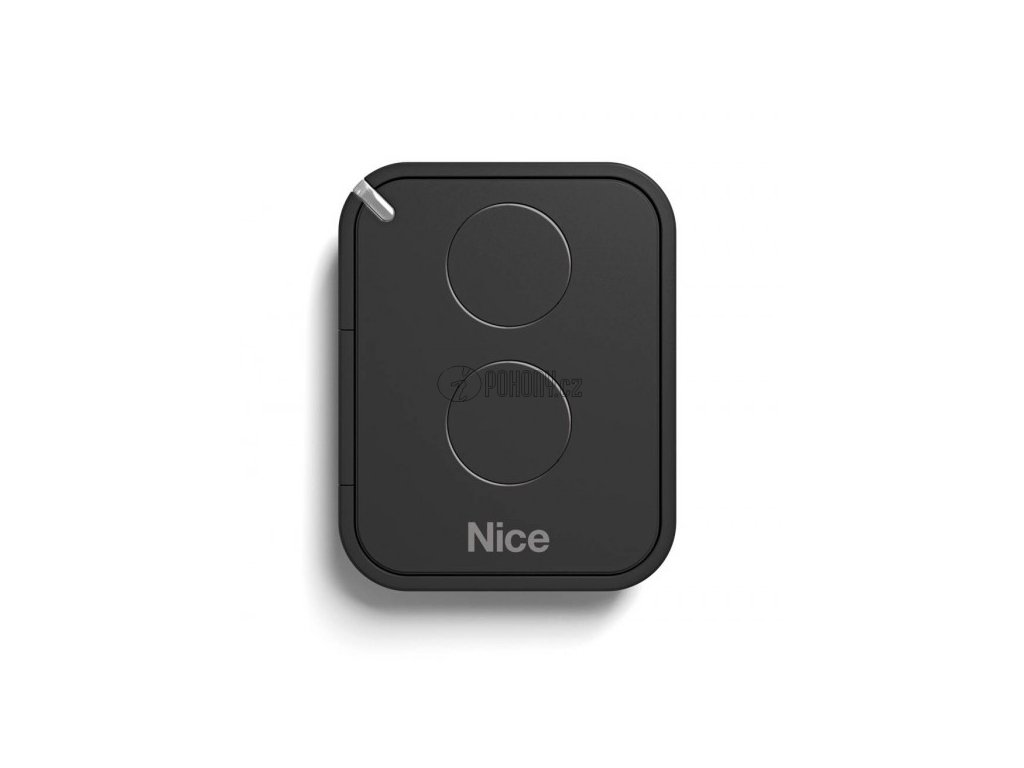

1 ks dvoukanálového ovladače FLO2RE
1 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)

Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 3-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.

Jednotka je vybavena integrovaným přijímačem pro kódy FLO, FLOR, O-CODE, SMILO, je zde však SM slot pro připojení přijímačů s SM konektorem, tzn. SMXI, OXI, OXIBD, OXIFM

K jednotce lze připojit, mimo jiné, wifi modul IT4WIFI pro ovládání brány pomocí chytrého telefonu s operačním systémem IOS i Android. Můžete ovládat Vaše zařízení třeba z druhé strany zeměkoule. Stačí si stáhnout aplikaci do mobilu.

ruka



 Funkce řídící jednotky:
- 2x bezpečnostní vstup FOTO
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- zavření 4 vteřiny po foto
- možnost volit časový odstup křídel
- nastavení citlivost ampérmetru
- programovatelný vstup aux (možnosti: částečné otevření 1, 2, pouze otevře, pouze zavře, foto2, nevyužitý)
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší). Výběr ze dvou možností (úplné otevření jednoho křídla nebo otevření obou křídel do poloviny dráhy)
- automatické vyhledávání koncových poloh
- funkce stop ampér se postará, aby pohon zastavil, pokud je zatížen víc než při běžném provozu a tím zajistí bezpečný chod brány.



otaznik1

Chcete vědět více o správném výběru pohonu, přečtěte si: Správný výběr pohonu pro křídlovou bránu.

i-POHONY.cz doporučuje:

V případě montáže na zděné sloupky využijte naší pozinkované patle, kterou snadno přišroubujete pomocí kotev.



Následně zadní kozli přivaříte dle potřeby.

Základní představení, programování, ukládaní ovladačů, reset jednotky.

 Ukázka pohonů WINGO3524 v akci



Základní představení řídící jednotky

Programování řídící jednotky

Reset jednotky do továrního nastavení

Vyhledávání koncových poloh při otevírání brány směrem od pozemku

Realizace pohonu WINGO3524 na jednokřídlé bráně



Další videa a návody naleznete na našem YouTube kanále.



Doplňkové parametry

Kategorie: Průjezd 2m - 3,5m
? Typ brány: jednokřídlá
? Druh instalace: nadzemní
? Přívodní napájení: 230 V
? Napětí motorku: 24 V
? Příkon max.: 85 W
? Síla: 1500 N
? Maximální délka křídla: 3,5 m
? Rychlost: 0,016 m/s
? Cyklů za hodinu: 30
? Stupeň ochrany: IP 44
? Pracovní teplota: -20°C ... +50°C
? Rozměry: 920x98x95mm
? Hmotnost: 6 kg

Pohony wingo - otevírání dovnitř

Pohony wingo - otevírání ven
