NICE TOONA5024 KIT STRONG 1K LIGHT- sada toonakit s pohonem toona pro jednokřídlou bránu do 5m

Kód: 3256
Neohodnoceno
15 633,20 Kč / sada 12 920 Kč bez DPH
Skladem
Můžeme doručit do:
27.1.2022

Detailní informace

Detailní popis produktu

Tento špičkový pohon je vhodný pro automatizaci 1-křídlových bran o šířce křídla do 5 m, maximální váhy křídla 500 kg. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovaným koncovým mechanickým dorazem na spodku pohonu a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- možnost zálohy pomocí baterií - PS324
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11))

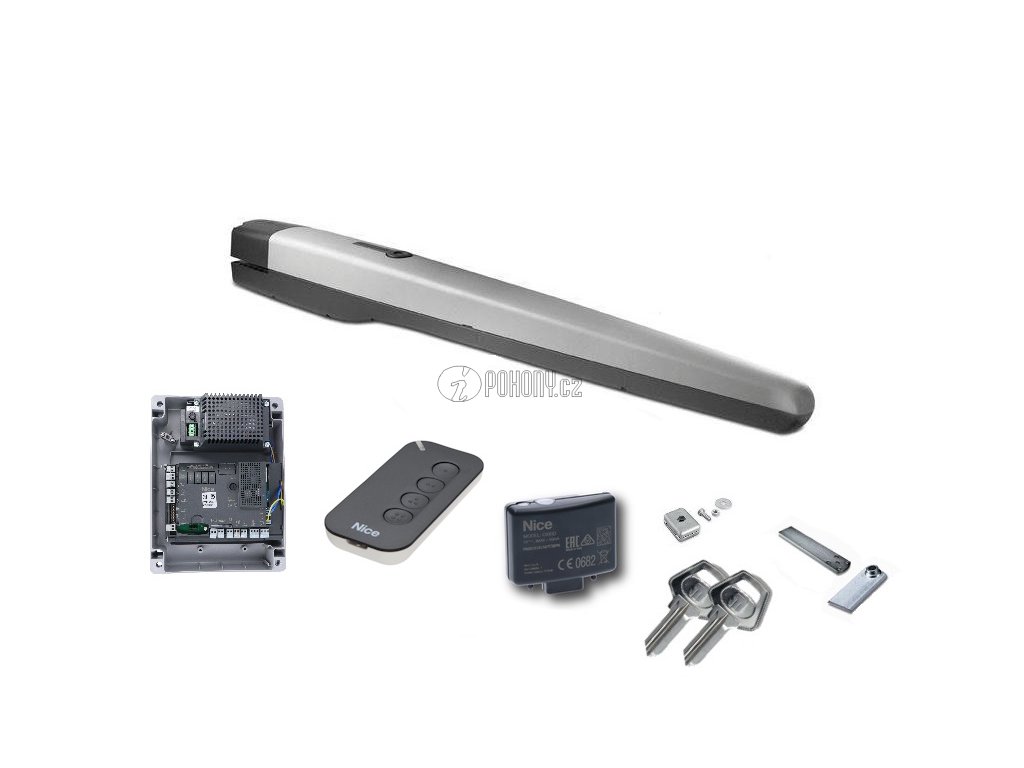

Součástí sady jsou:
1 ks pohonů TO5024
1 ks řídící jednotky MC824R10
1 ks přijímače OXIBD
1 ks

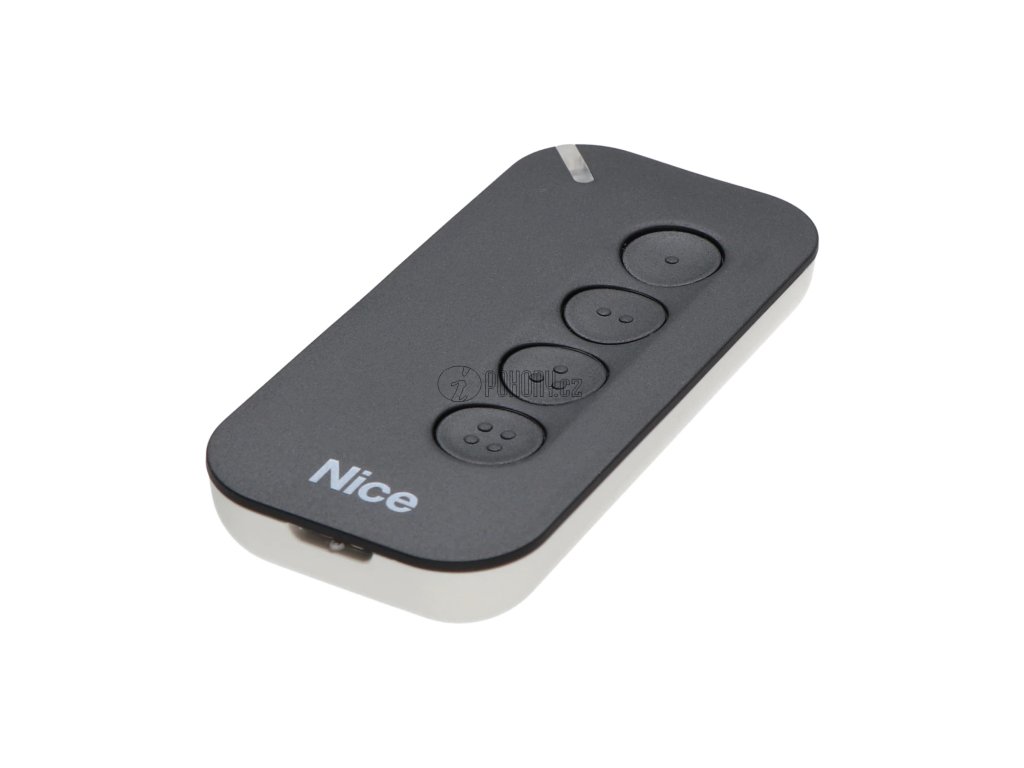

tříkanálového ovladače ON3EBD
1 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)

Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 5-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.

Možnost zjistit stav vaší brány - signalizace pomocí barvy diody:

červená - zavřená
oranžová - částečně otevřená
zelená - otevřená

o3ebd_colors

Funkce řídící jednotky:
- 1x bezpečnostní vstup FOTO, technologie BLUE BUS
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- nastavení citlivost ampérmetru
- nastavení rychlosti pohonu
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší).
- automatické vyhledávání koncových poloh



Technické parametry pohonu TOONA-5024:
Výkon: 120 W
Stupeň ochrany: IP44
Napájecí napětí: 24 V
Napájení motoru: 24 V DC (stejnosměrné)
Rychlost otvírání: 0,016 m/s
Počet pracovních cyklů: 95 cyklů / hod.
Provozní teplotní rozsah: -20° C až +50° C
Odběr proudu: 5 A
Tažná síla: 1800 N
Rozměry pohonu: 965 x 115 x 105 mm

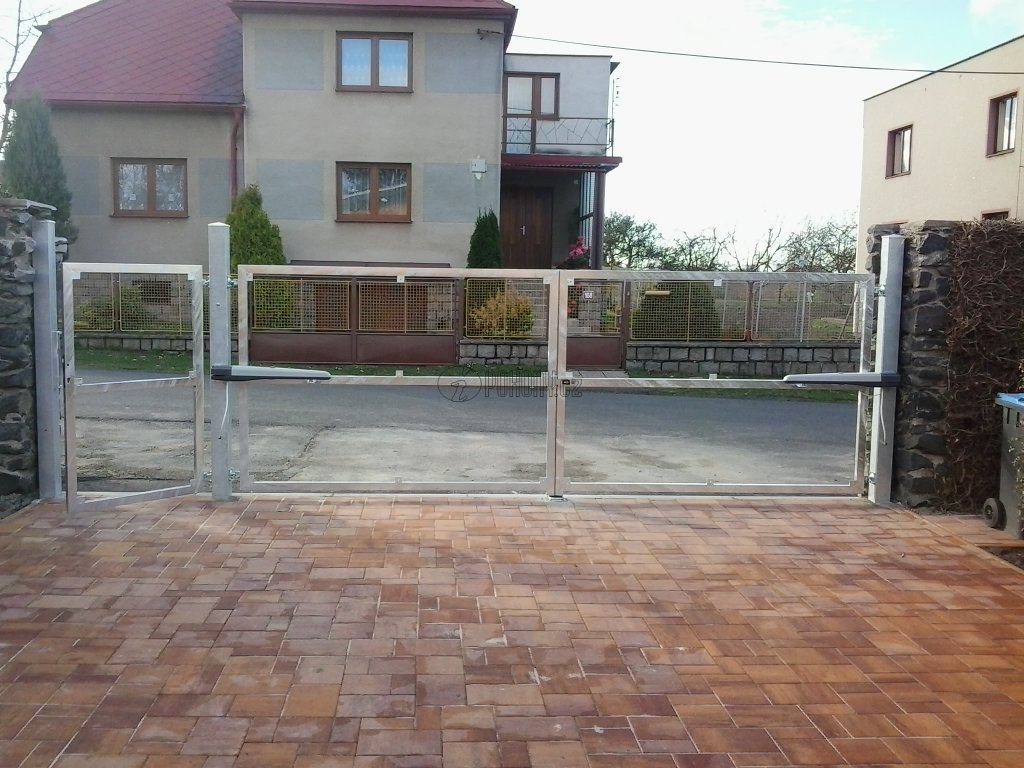

Ukázka otevírání směrem ven

Základní představení řídící jenotky MC824R10

Základní představení řídící jenotky

Programování řídící jednotky

Reset jednotky do továrního nastavení

Programování ovladačů

Další videa a návody naleznete na našem YouTube kanále.

Použití pohonů TOONA v kombinaci s elektrickým zámkem
