NICE TOONA5015 KIT STRONG - kompletní sada toonakit s pohony toona pro dvoukřídlou bránu do 10m
Kód: 3251Související produkty
Detailní popis produktu
Tento špičkový pohon je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 5 m, maximální váhy jednoho křídla 500 kg a maximální šířky průjezdu do 10 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

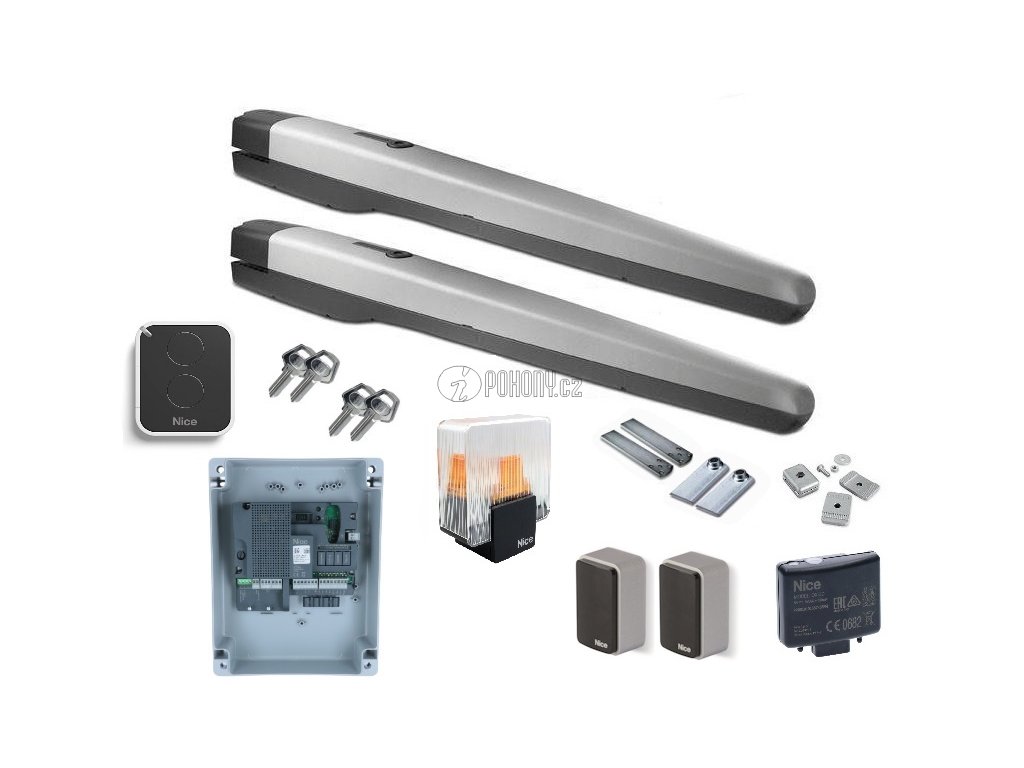

Součástí sady jsou:
2 ks pohonů TO5015
1 ks řídící jednotky MC800
1 ks přijímače SMXI

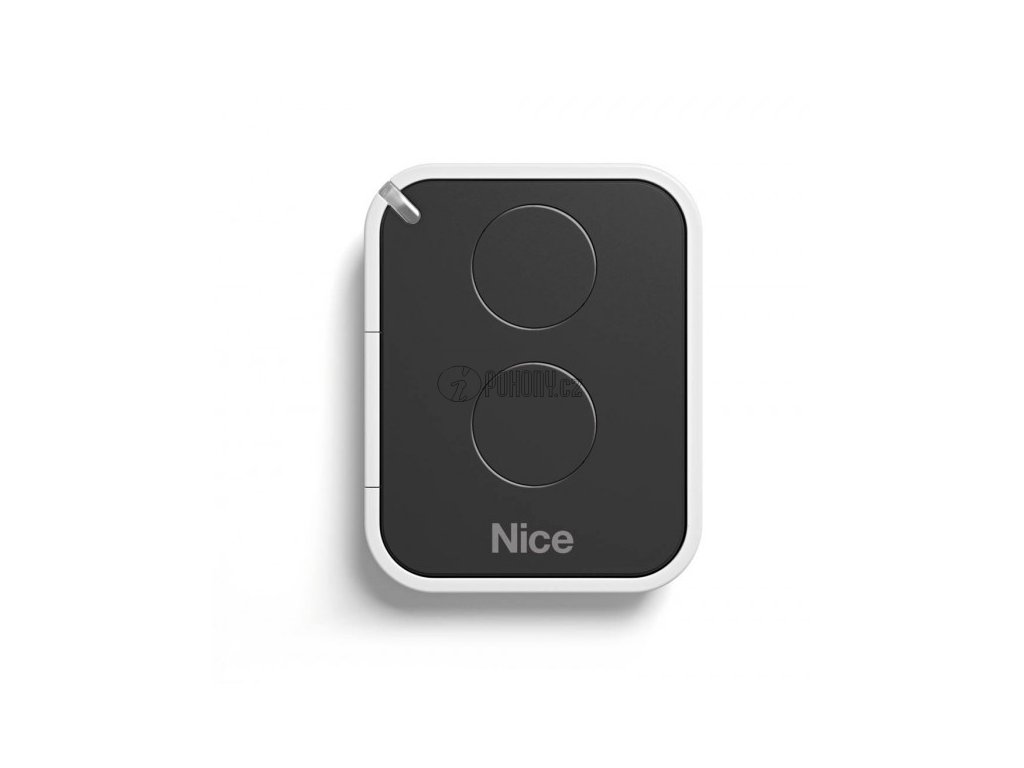

1 ks dvoukanálového ovladače FLO2RE
2 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)
1 ks výstražného majáku LUCY
1 pár bezpečnostních fotobuněk BF

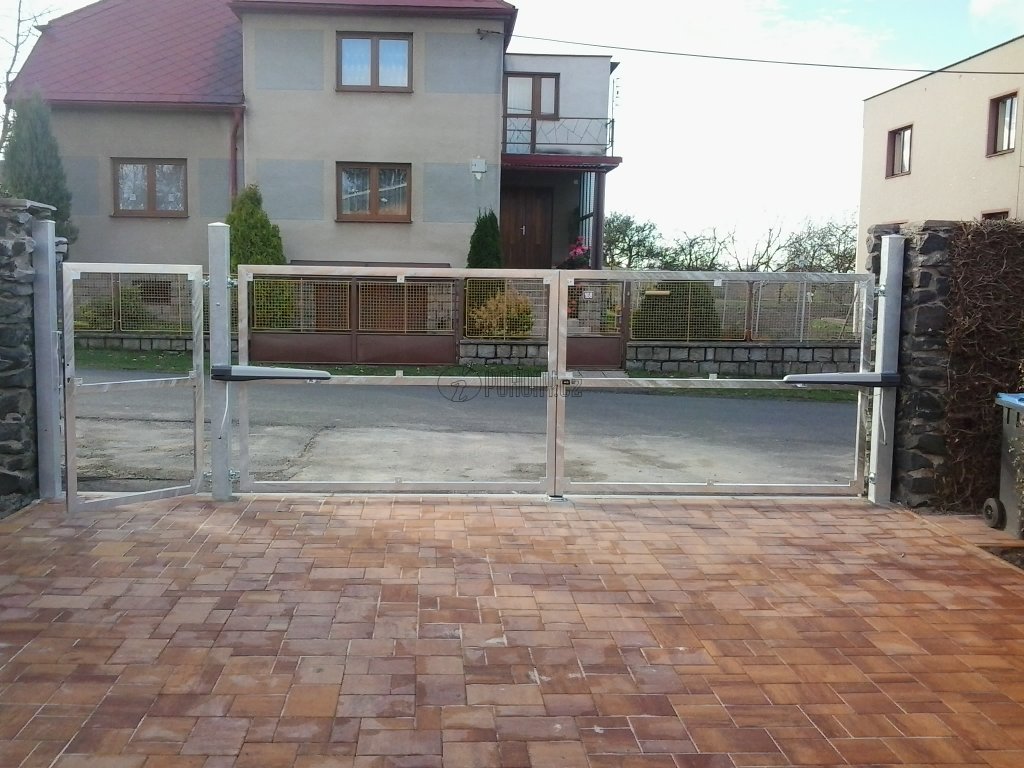

Pohon je vybaven motorem na 230 V, který zajišťuje pohyb šroubovice a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 4-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora. Vrata lze otevírat i směrem ven viz. foto.
Funkce řídící jednotky:
- 2x bezpečnostní vstup FOTO
- 1x bezpečnostní vstup STOP
- samostatné vstupy OTEVŘÍT - ZAVŘÍT
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- zavření 5 vteřin po foto
- možnost volit časový odstup křídel
- nastavení citlivost ampérmetru
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší)
- automatické vyhledávání koncových poloh
- funkce stop ampér se postará, aby pohon zastavil, pokud je zatížen víc než při běžném provozu a tím zajistí bezpečný chod brány.
Technické parametry pohonu TOONA-5015:
Výkon: 340 W
Stupeň ochrany: IP44
Napájecí napětí: 230 V
Rychlost otvírání: 0,013 m/s
Počet pracovních cyklů: 54 cyklů / hod.
Provozní teplotní rozsah: -20° C až +50° C
Odběr proudu: 1,5 A
Tažná síla: 1800 N

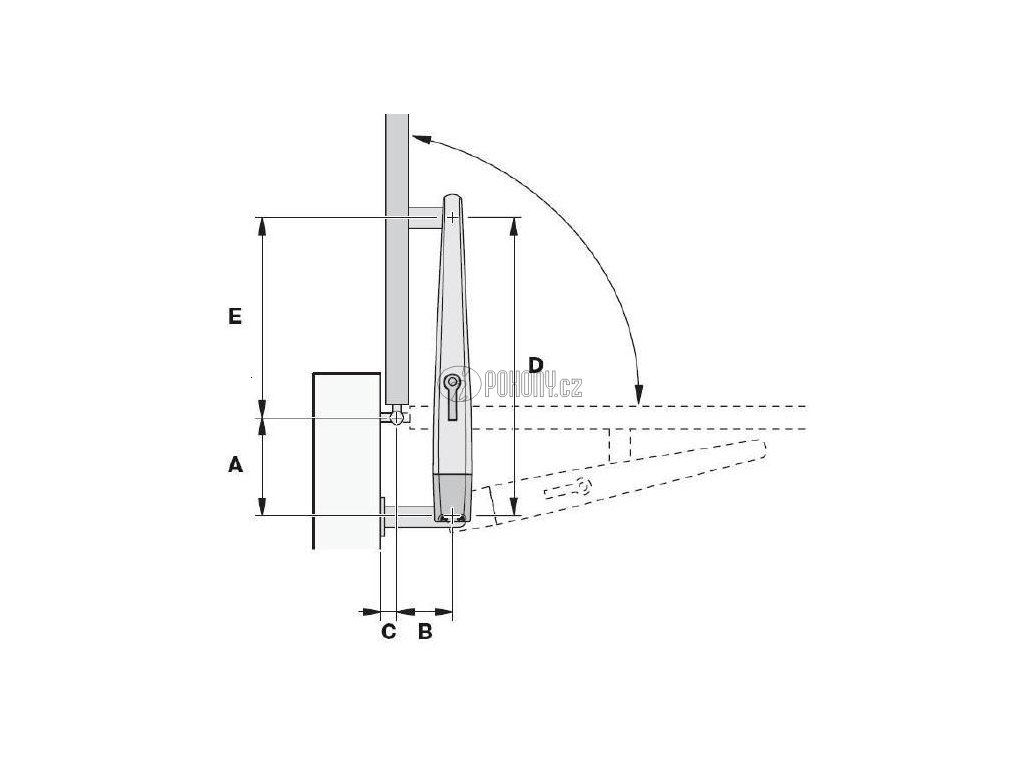

Ukázka montáže pohonů
Základní představení pohonů a řídící jednotky
Programování jednotky a její reset do továrního nastavení
Přijímač a ukládání ovladačů
Použití pohonů TOONA v kombinaci s elektrickým zámkem
