NICE WINGO3524 KIT F - sada wingokit s pohony wingo pro dvoukřídlou bránu do 7m

Neohodnoceno

Tip Doprava zdarma Efekt lupa
  • 1 z 7

Dostupnost Skladem
Můžeme doručit do
25.9.2018
Cena 11 670 Kč / sada bez DPH
14 120,70 Kč / sada
Kód produktu 3018
Kategorie Průjezd 4m - 8m


doprava_zbozi

Tento špičkový pohon je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 3,5 m, maximální váhy jednoho křídla 500 kg a maximální šířky průjezdu do 7 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- STAND BY - v klidovém režimu odpojí všechny vstupy -> minimální spotřeba el. energie
- možnost zálohy pomocí baterií
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)

Součástí sady jsou:
2 ks pohonů WG3524
1 ks řídící jednotky MC424
1 ks přijímače SMXI

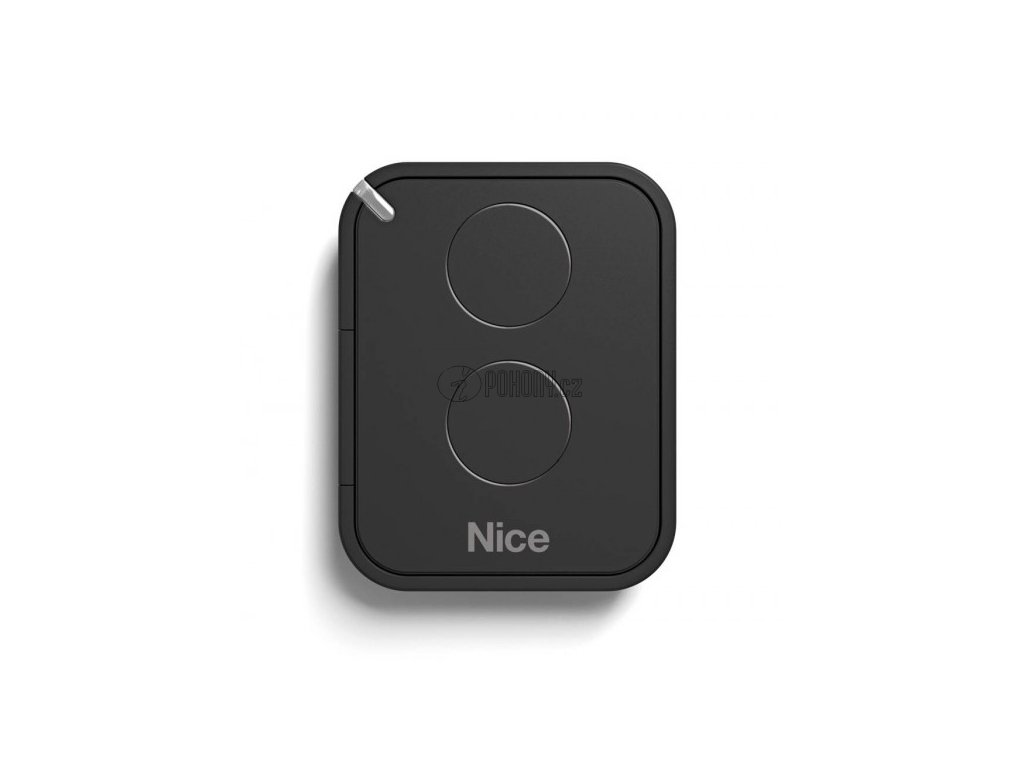

1 ks dvoukanálového ovladače FLO2RE
2 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)
1 pár bezpečnostních fotobuněk BF (kód: 3043)

Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 3-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.

Funkce řídící jednotky:
- 2x bezpečnostní vstup FOTO
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- zavření 4 vteřiny po foto
- možnost volit časový odstup křídel
- nastavení citlivost ampérmetru
- programovatelný vstup aux (možnosti: částečné otevření 1, 2, pouze otevře, pouze zavře, foto2, nevyužitý)
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší). Výběr ze dvou možností (úplné otevření jednoho křídla nebo otevření obou křídel do poloviny dráhy)
- automatické vyhledávání koncových poloh
- funkce stop ampér se postará, aby pohon zastavil, pokud je zatížen víc než při běžném provozu a tím zajistí bezpečný chod brány.

Technické parametry pohonu WINGO-3524:
Výkon: 85 W
Stupeň ochrany: IP44
Napájecí napětí: 230 V
Napájení motoru: 24 V DC (stejnosměrné)
Rychlost otvírání: 0,016 m/s
Počet pracovních cyklů: 30 cyklů / hod.
Provozní teplotní rozsah: -20° C až +50° C
Odběr proudu: 3,5 A
Tažná síla: 1500 N
Rozměry pohonu: 920 x 98 x 95 mm



i-POHONY.cz doporučuje:

V případě montáže na zděné sloupky využijte naší pozinkované patle, kterou snadno přišroubujete pomocí kotev.



Následně zadní kozli přivaříte dle potřeby.

Nezapomeňte svár ošetřit zinkovým sprejem, aby v místě sváru nedocházelo ke korozi.





Základní představení řídící jednotky

Programování řídící jednotky

Reset jednotky do továrního nastavení

Vyhledávání koncových poloh při otevírání brány směrem od pozemku



Další videa a návody naleznete na našem YouTube kanále.
