NICE WINGO2024 KIT - sada wingokit s pohony wingo pro dvoukřídlou bránu do 4m

139 hodnocení

Akce Doprava zdarma Efekt lupa
  • 1 z 6

Dostupnost Skladem
Můžeme doručit do
30.4.2018
Cena 11 255 Kč / sada bez DPH
13 618,55 Kč / sada
Kód produktu 3192
Kategorie Průjezd do 4m


doprava_zbozi

Tento špičkový pohon je vhodný pro automatizaci 2-křídlových privátních bran o šířce jednoho křídla do 2 m, maximální váhy jednoho křídla 200 kg a maximální šířky průjezdu do 4 m. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod. Dodáváno s již namontovanými koncovými mechanickými dorazy na spodku pohonů a včetně kotvících konzolí (určené k přivaření) a spojovacím materiálem.

Výhodou sady jsou:
- plynulý a pomalý rozjezd a dojezd pohonu - netrpí panty a křídla vrat
- STAND BY - v klidovém režimu odpojí všechny vstupy -> minimální spotřeba el. energie
- možnost zálohy pomocí baterií
- možnost připojení solárního modulu Solemyo
- řídící jednotka je vybavena výstupem pro elektrický zámek (PLA10, PLA11)

Součástí sady jsou:
2 ks pohonů WG2024
1 ks řídící jednotky MC424
1 ks přijímače SMXI
1 ks dvoukanálového ovladače ON2E
2 ks mechanického dorazu PLA13
2 ks odblokovacího klíče
1 ks příslušenství pro montáž (konzole pro uchycení pohonu ke sloupku a ke křídlu vrat)

Pohon je vybaven motorem na 24 V, čímž se zvyšuje životnost a odolnost motoru. Pohyb je zajištěn šroubovicí a koncovým dorazem otevřené polohy. Připojení pohonu do řídící jednotky se provádí 3-žilovým kabelem, svorkovnice je velice dobře přístupná ze shora. Mechanické odblokování při výpadku napájení se provádí klíčem ze shora.

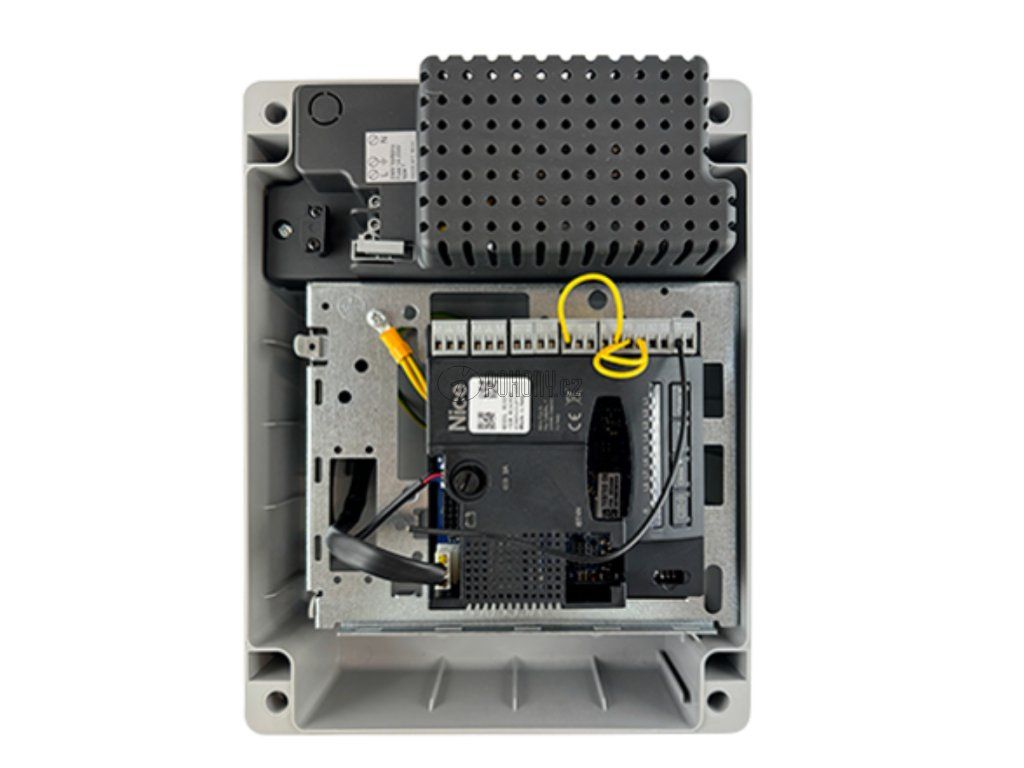

Funkce řídící jednotky:
- 2x bezpečnostní vstup FOTO
- 1x bezpečnostní vstup STOP
- předběžný světelný signál
- automatické zavírání (nastavitelný čas)
- zavření 4 vteřiny po foto
- možnost volit časový odstup křídel
- nastavení citlivost ampérmetru
- programovatelný vstup aux (možnosti: částečné otevření 1, 2, pouze otevře, pouze zavře, foto2, nevyužitý)
- možnost nastavit na druhé tlačítko dálkového ovladače částečné otevření (průchod pro pěší). Výběr ze dvou možností (úplné otevření jednoho křídla nebo otevření obou křídel do poloviny dráhy)
- automatické vyhledávání koncových poloh
- funkce stop ampér se postará, aby pohon zastavil, pokud je zatížen víc než při běžném provozu a tím zajistí bezpečný chod brány.

Technické parametry pohonu WINGO-2024:
Výkon: 85 W
Stupeň ochrany: IP44
Napájecí napětí: 230 V
Napájení motoru: 24 V DC
Rychlost otvírání: 0,018 m/s
Počet pracovních cyklů: 30 cyklů / hod.
Provozní teplotní rozsah: -20° C až +55° C
Odběr proudu: 3,5 A
Tažná síla: 1500 N
Rozměry pohonu: 770 x 98 x 95 mm



i-POHONY.cz doporučuje:

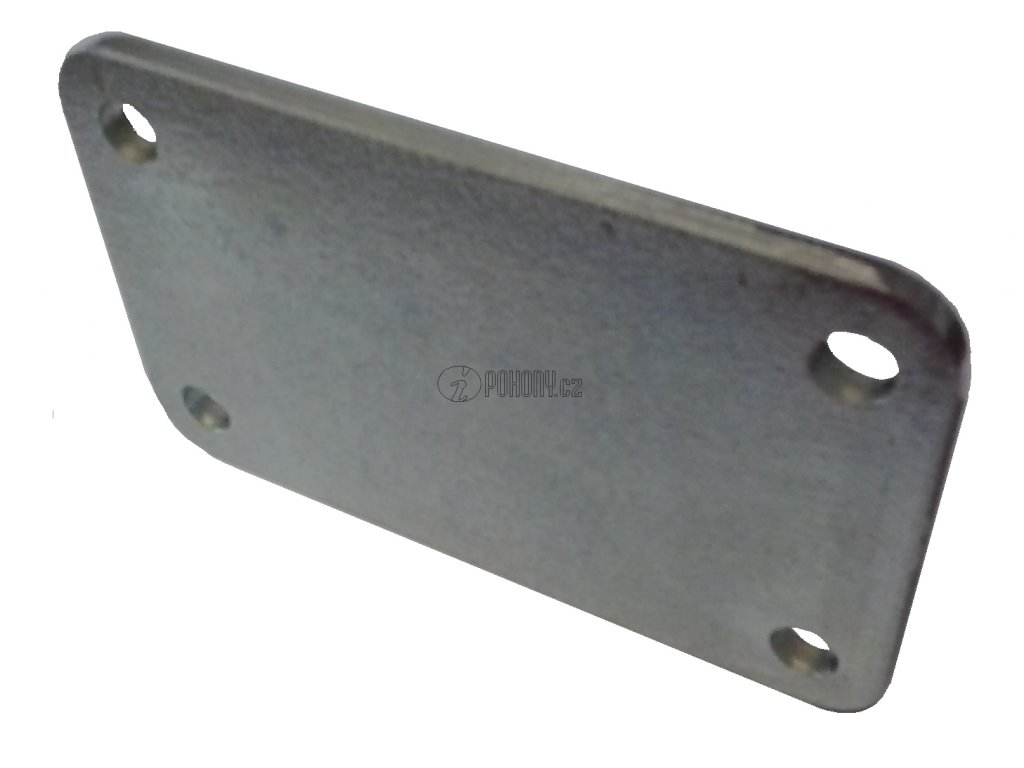

V případě montáže na zděné sloupky využijte naší pozinkované patle, kterou snadno přišroubujete pomocí kotev.

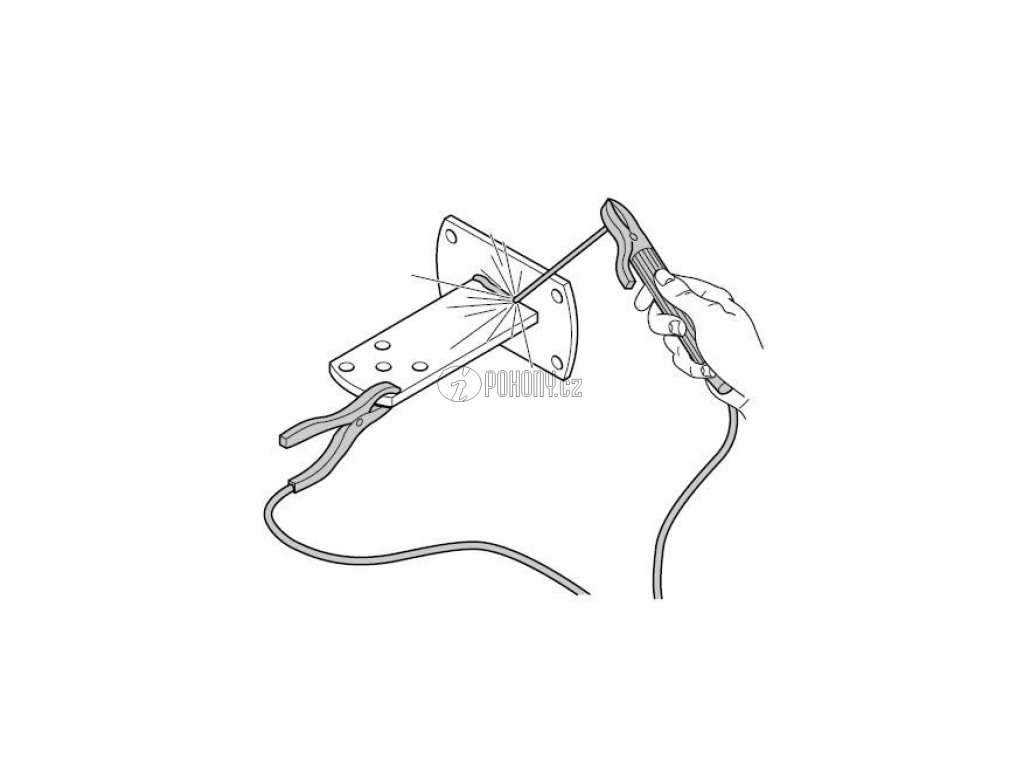

Následně zadní kozli přivaříte dle potřeby.

Nezapomeňte svár ošetřit zinkovým sprejem, aby v místě sváru nedocházelo ke korozi.



Pokud potřebujete otevírat vrata směrem ven, není problém pohony namontovat ze strany pozemku tak, aby byla vrata tlačena směrem ven.



Základní představení řídící jednotky

Programování řídící jednotky

Reset jednotky do továrního nastavení

Vyhledávání koncových poloh při otevírání brány směrem od pozemku



Další videa a návody naleznete na našem YouTube kanále.
